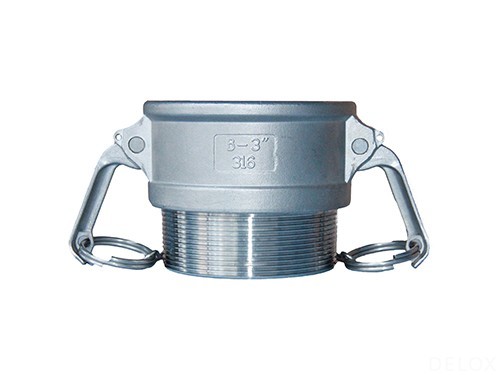

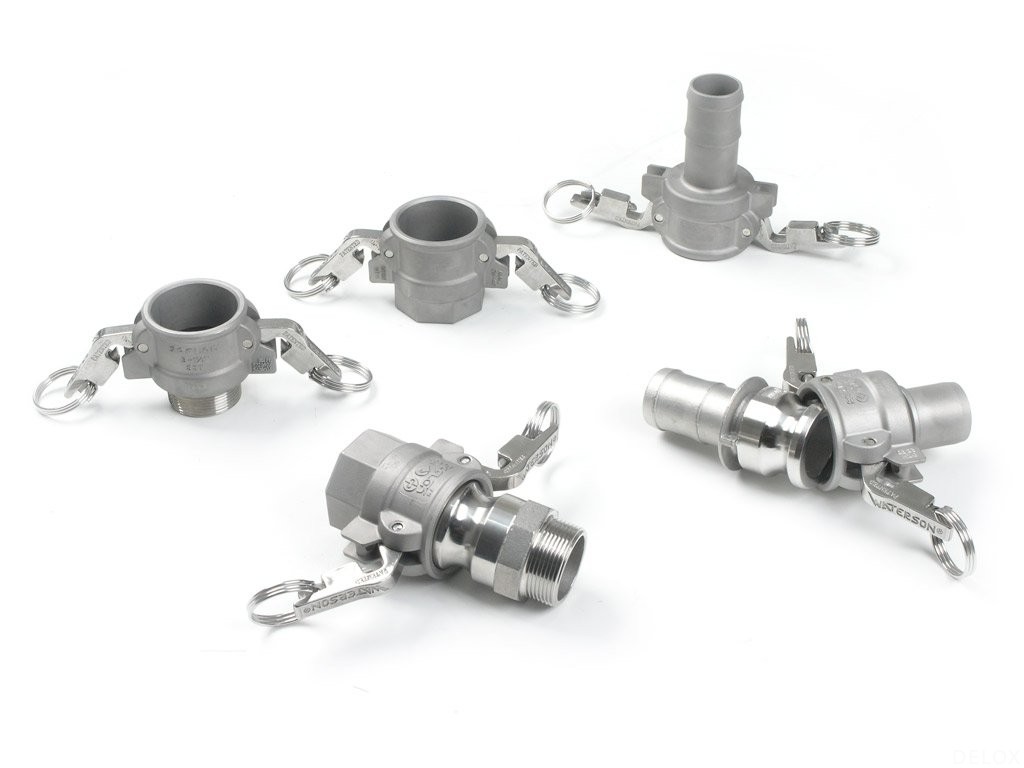

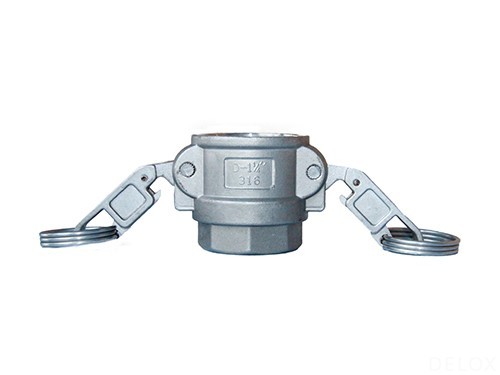

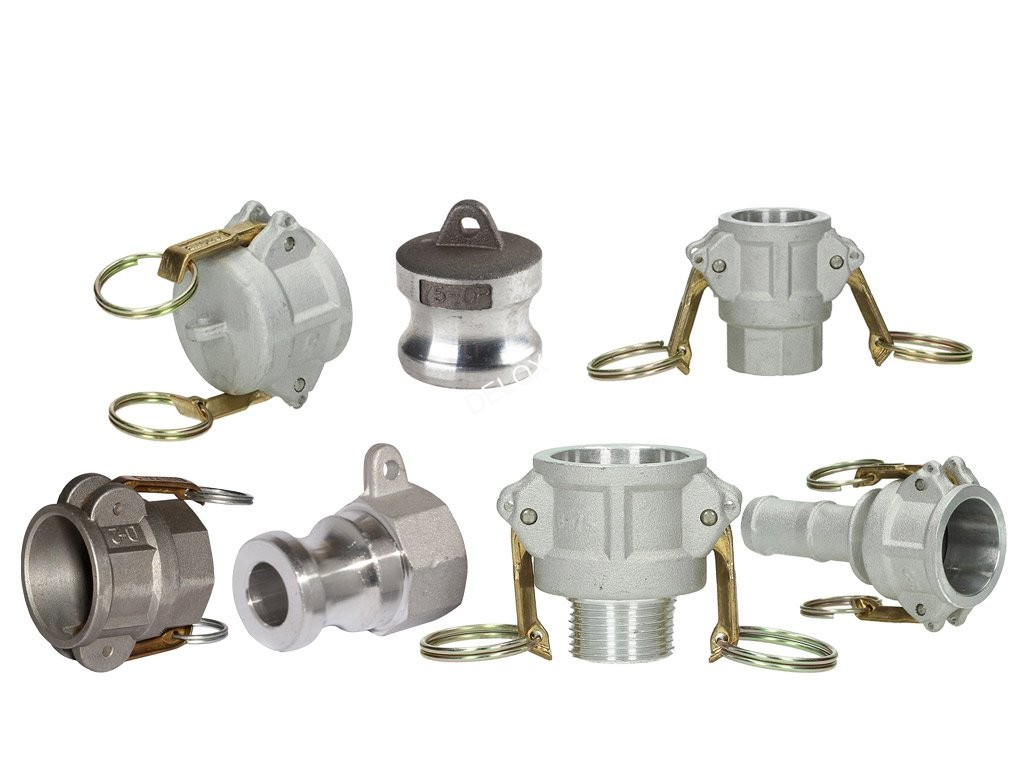

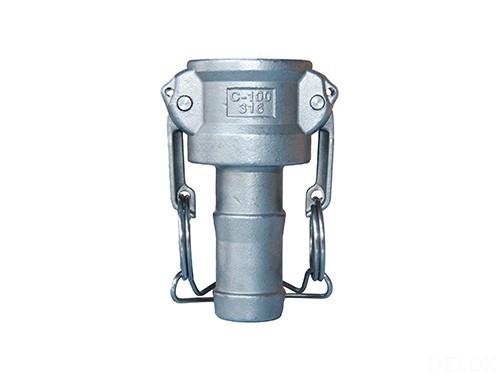

CAMLOCK双把手凸轮紧锁快速接头(简称CM)

现代CAMLOCK接头的制作、检测和使用,主要基于三个标准:MIL A-A-59326, EN14420-7, DIN2828。中国在1998年也实行了基于GB16693的CM快速接头使用标准,但并未在生产工艺上进行规范。CM接头是分Male和Female两种头部连接形式的,除了1/2”, 5”, 8”外,这些标准的头部都可进行互换,而尾部却各有不同,当您选择不同软管,不同螺纹的时候,请确认一下。CM接头的应用范围非常广泛,无论工业,农业,军工,海洋都能见到它的身影。

CAMLOCK双把手凸轮紧锁快速接头是一款非常流行,世界公认和可靠的连接方式,它主要适用于工业,尤其是石油和天然气以及化学工业。CAMLOCK的规格首先在美国军事标准MIL-C-27487中规定(AA-59326),它们也由欧洲标准EN 14420-7(以前的DIN 2828)定义。凭借简单的设计,CAMLOCK快速接头非常易于使用。进行连接时,只需将凸轮臂伸出即可将适配器插入适配的camlock母头。要将适配器锁定在camlock母头中,必须同时拉下两个凸轮臂。凸轮臂接合到适配器的凹槽中,从而阻塞并紧紧压紧它。CAMLOCK快速接头凹槽中的扁平弹性密封件可确保密封性。CAMLOCK的安全销可以提供额外的保护,以防止凸轮臂意外打开和断开。

工业软管

CAMLOCK 快速接头由铝,黄铜(青铜),316不锈钢,增强PP制成。尺寸范围为1/2"至8"。CAMLOCK联轴器的工作压力范围从1-10bar以上,并取决于其尺寸和材料。

CAMLOCK快速接头不适用于空气,气体或蒸汽。

DELOX的CM接头特性

1.DELOX的CM软管接头便于SFC安全管夹和FR套筒的配套紧固使用

2.CM的把手,卡环和安全别针,均按照标准制作,提供足够的强度和使用寿命

3.可接地线

4.接头体带有加固部分来增强使用强度

5.可根据客户要求来制作接头标识

6.接头材质完全按照标准,并可提供特殊材料的CM接头定制服务

7.DELOX的CM接头在安全性和便利性上不断进行研发,更有符合食品和制药工业要求的CM接头推出

8.可根据要求提供3.1B证书和SGS等材质报告


除了标准的CAMLOCK快速接头外,还有带有锁定形式的CAMLOCK快速接头可防止断开连接。请联系DELOX客服工程师。

应用:

在各种工业,农业,军工,海洋领域,用软管输送物料时的快速连接。


工作温度

-40℃到+ 165℃(使用温度取决于接头体材料和密封材料)

材料选择

316SS不锈钢,316L不锈钢, 304不锈钢, PP塑料,不锈钢衬特氟龙,铝合金,黄铜, PVDF等

工作压力(以下最高压力仅限于316L材料,在20℃水静压测试)

1/2”—2”(DN15—DN50) 最高16bar / 230psi

2-1/2”—4”(DN65-DN150) 最高10bar / 145psi

5”-6”(DN125-DN150)最高7bar

8”(DN200)最高3bar
