内衬聚四氟乙烯（PTFE）不锈钢编织软管技术浅析
在现代工业流体传输系统中，内衬聚四氟乙烯（PTFE）不锈钢编织软管因其卓越的化学稳定性、极宽的耐温范围以及优异的抗压性能，被广泛应用于化工、医药、半导体及航空航天等高要求领域。本文将从结构特性、材料优势、核心技术参数及选型建议四个维度进行深度解析。
核心结构与材料特性

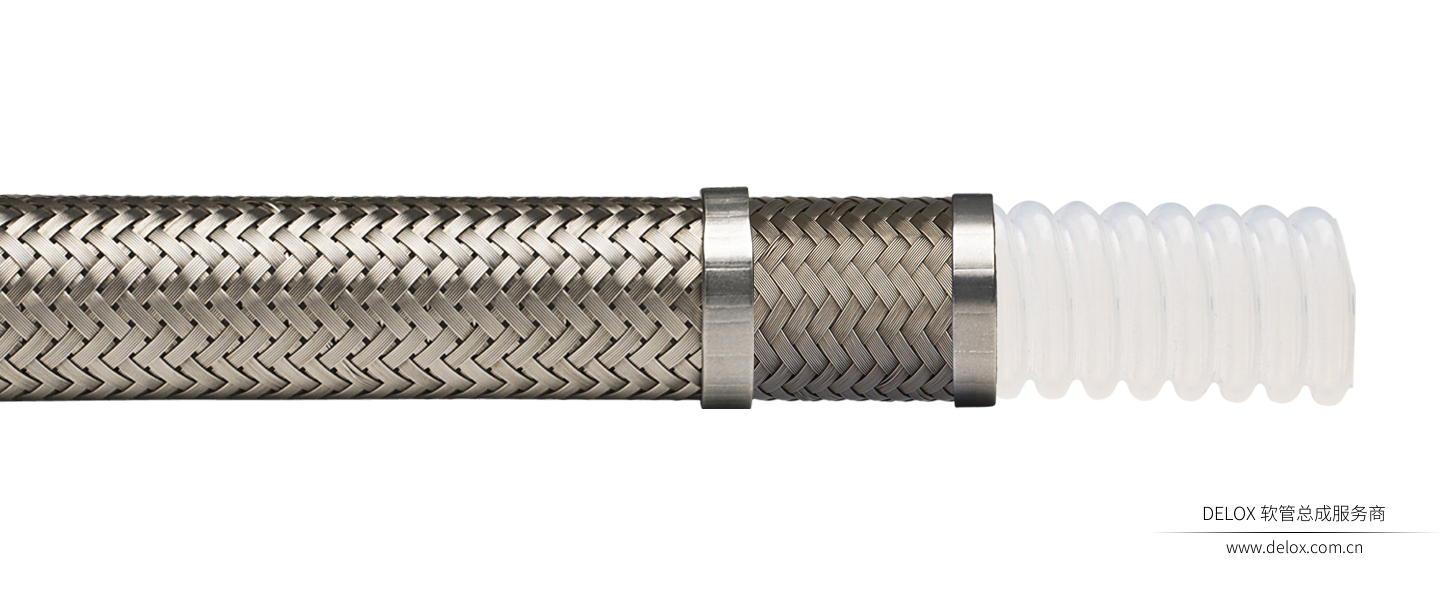

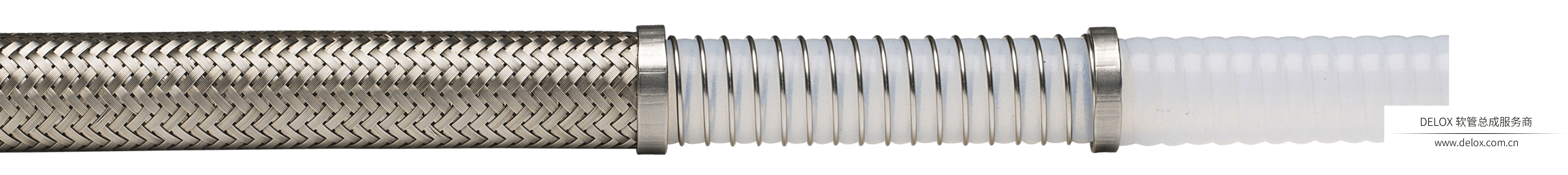

该软管总成通常由内而外分为三层核心结构，各层协同工作以应对极端工况：
内衬层（Inner Liner）： 采用高纯度聚四氟乙烯（PTFE）。该材料具有极强的碳-氟键结构，赋予了软管几乎能抵御所有强酸、强碱及有机溶剂的特性（熔融碱金属及高温氟元素除外）。此外，其极低的表面能使其具有优异的“不粘性”，有效防止介质结垢。
增强层（Reinforcement）： 外部包裹一层或多层 AISI 304 或 316 不锈钢丝编织网。编织网不仅通过机械约束赋予软管抗高压的能力，还起到了保护内衬免受物理磨损和支撑弯曲形状的作用。
末端接头（Fittings）： 通常采用不锈钢材质，通过精密的扣压（Swaging/Crimping）工艺与软管连接，确保流道平滑且密封可靠。
主要技术优势分析
1. 极端化学兼容性
PTFE 是目前已知化学稳定性最高的高分子材料之一。在输送高腐蚀性介质（如王水、浓硫酸、氢氟酸等）时，内衬能保持物理及化学性质的稳定，不会产生溶胀、分解或析出污染。
2. 宽温域适应性：
软管可在 -60°C 至 +260°C 的极端温度环境下长期工作。在高温下，它依然能保持良好的机械强度；而在低温环境下，它仍具有柔韧性，不会像普通橡胶管那样发生脆裂。
3. 抗渗透与高纯度
PTFE 具有相对致密的分子结构，对于多数工业气体和液体具有极低的渗透率。同时，由于其化学惰性，它不会向输送介质中析出金属离子或塑化剂，满足生物医药和半导体行业的高纯度要求。
4. 耐疲劳与长寿命
不锈钢编织结构具有良好的柔韧性，能够吸收系统振动并补偿热胀冷缩产生的位移，其耐疲劳寿命远高于金属波纹管。
三、 关键技术参数指标
在工程选型与应用中，必须严格参照以下参数：
| 技术指标 | 典型范围/特征 | 备注 |
| 工作压力 (WP) | 可达 200 bar 以上（取决于管径与编织层数） | 遵循 4:1 安全系数 |
| 弯曲半径 (MBR) | 需遵循最小弯曲半径规范 | 严禁过度弯曲导致内衬折皱 |
| 导电性 | 可选黑色抗静电内衬 (Conductive PTFE) | 用于输送易燃易爆溶剂 |
| 内衬形态 | 光滑管 (Smoothbore) 或 波纹管 (Convoluted) | 兼顾流速与柔韧性 |
内衬 PTFE 不锈钢编织软管是解决现代工业复杂流体传输问题的理想方案。它集耐腐蚀、耐高低温、高强度于一体。工程人员在应用中应充分考虑介质渗透性、静电风险及机械安装应力，通过科学选型和规范安装，最大程度发挥其性能优势，确保生产系统的本质安全。
